اجرای سقف عرشه فولادی؛ استانداردهای طراحی و نصب متال دک در سازه های صنعتی

صنعت ساخت وساز مدرن نیازمند سیستم های پوشش سقف با سرعت بالا، وزن مرده کمتر و رفتار سازه ای یکپارچه است. روش های سنتی اجرای سقف مانند طاق ضربی یا قالب بندی های چوبی و فلزی سنتی دیگر پاسخگوی نیاز پروژه های سنگین صنعتی و تجاری نیستند. سقف عرشه فولادی یا همان متال دک (Metal Deck)، پاسخی مهندسی به این نیازهاست. این سیستم با تلفیق ورق های گالوانیزه فرم داده شده، برشگیرها و بتن مسلح، یک دال بتنی مرکب ایجاد می کند که همزمان ظرفیت باربری و صلبیت جانبی سازه را ارتقا می دهد. گروه صنعتی کاویان سوله ایرانیان با بهره گیری از تجهیزات پیشرفته و اکیپ های اجرایی متخصص، خدمات تخصصی اجرای سقف عرشه فولادی را با بالاترین کیفیت فنی ارائه می دهد.

مدیران پروژه و طراحان سازه می دانند که سرعت اجرای سقف تاثیر مستقیمی بر زمان بازگشت سرمایه دارد. سیستم متال دک به دلیل عدم نیاز به شمع بندی های گسترده زیرین، امکان بتن ریزی همزمان در چندین طبقه یا دهانه را فراهم می کند. با این حال، اجرای صحیح این سیستم نیازمند رعایت دقیق ضوابط آیین نامه ای، کنترل کیفیت گالوانیزه و جوشکاری استاندارد برشگیرها است. هرگونه سهل انگاری در ضخامت ورق یا نحوه مهاربندی می تواند رفتار مرکب سقف را دچار اختلال کند. در این مقاله جامع، تمام ابعاد فنی، مزایا، ضوابط اجرایی و استانداردهای کیفی اجرای سقف عرشه فولادی را از منظر یک پیمانکار صنعتی بررسی می کنیم.

برای مشاهده صفحه خدمات کاویان سوله کلیک کنید.

سقف عرشه فولادی (متال دک) چیست و چه اجزایی دارد؟

سقف عرشه فولادی نوعی دال بتنی مرکب است که در آن ورق فولادی گالوانیزه پروفیل شده، نقش قالب ماندگار و همزمان نقش آرماتور کششی را ایفا می کند. این سیستم پس از گیرش بتن، به صورت یکپارچه با تیرهای فولادی عمل می کند و بارهای ثقلی را به قاب های سازه منتقل می سازد. سیستم متال دک متشکل از چند جز کلیدی است که هرکدام وظیفه مهندسی مشخصی بر عهده دارند.

اجزای اصلی تشکیل دهنده سیستم عرشه فولادی عبارتند از:

• ورق فولادی گالوانیزه: به عنوان قالب ماندگار و بخش کششی مقطع مرکب عمل می کند و با فرمینگ سرد تولید می شود.
• گل میخ یا برشگیر (Stud): اتصال مکانیکی میان ورق فولادی و بتن را برقرار می کند تا رفتار مرکب دال تضمین شود.
• بتن مسلح: لرن فشاری سقف را تشکیل می دهد و بارهای ثقلی و متمرکز را تحمل می کند.
• مش میلگرد یا آرماتور حرارتی: از ایجاد ترک های ناشی از جمع شدگی و تغییرات دمایی در بتن جلوگیری می کند.

ترکیب این چهار جز، سقف را به یک صفحه صلب تبدیل می کند که نیروی زلزله را به سیستم مهاربندی منتقل می نماید. انتخاب هر کدام از این اجزا باید بر اساس محاسبات دقیق بارگذاری انجام شود.

مزایای فنی و اقتصادی اجرای سقف عرشه فولادی در مقایسه با سیستم های سنتی

مقایسه متال دک با روش های سنتی مانند تیرچه بلوک یا دال های سنتی، برتری های چشمگیر این فناوری را آشکار می سازد. صنایع و کارفرمایان به دلایل متعدد فنی ترجیح می دهند از این سیستم در سالن های صنعتی، انبارها و ساختمان های اداری وابسته استفاده کنند.

مزایای اصلی اجرای سقف عرشه فولادی در پروژه های صنعتی و تجاری را می توان در موارد زیر خلاصه کرد:

• سرعت اجرای فوق العاده بالا: امکان نصب ورق ها و بتن ریزی پیوسته، زمان اجرای سقف را تا پنجاه درصد کاهش می دهد.
• کاهش چشمگیر وزن مرده سازه: حذف حجم زیادی از بتن غیرسازه ای، وزن کلی اسکلت و فونداسیون را سبک تر می کند.
• حذف شمع بندی و قالب بندی سنتی: عدم نیاز به جک ها و قالب های چوبی، فضای زیر سقف را کاملا آزاد و ایمن نگه می دارد.
• ایمنی بالا در کارگاه: سطح ایمن ورق های گالوانیزه فضایی مطمئن برای تردد اکیپ اجرایی و بتن ریزی فراهم می آورد.
• مقاومت عالی در برابر آتش سوزی و خوردگی: پوشش گالوانیزه ورق ها مقاومت مناسبی در برابر عوامل محیطی ایجاد می کند.

این مزایا موجب شده است تا مهندسان طراح در بیشتر پروژه های مدرن، استفاده از متال دک را به عنوان گزینه نخست در نقشه ها لحاظ کنند.

مراحل اجرایی و نصب سقف عرشه فولادی در کارگاه

اجرای سقف عرشه فولادی یک فرآیند مهندسی زنجیره ای است که نیاز به هماهنگی دقیق میان تیم تولید و اکیپ نصب دارد. هر مرحله تاثیر مستقیمی بر استحکام نهایی سقف می گذارد. گروه کاویان سوله این فرآیند را در قالب چهار گام کلیدی اجرا می کند.

گام نخست: دپو، انتقال و جانمایی ورق های گالوانیزه

پس از تولید ورق ها در کارخانه و برش بر اساس نقشه های اجرایی، پالت های ورق به کارگاه منتقل می شوند. جرثقیل یا بالابرهای کارگاهی پالت ها را روی تیرهای سازه ای قرار می دهند. اکیپ اجرایی ورق ها را طبق نقشه چینش در محل مناسب توزیع می کند.

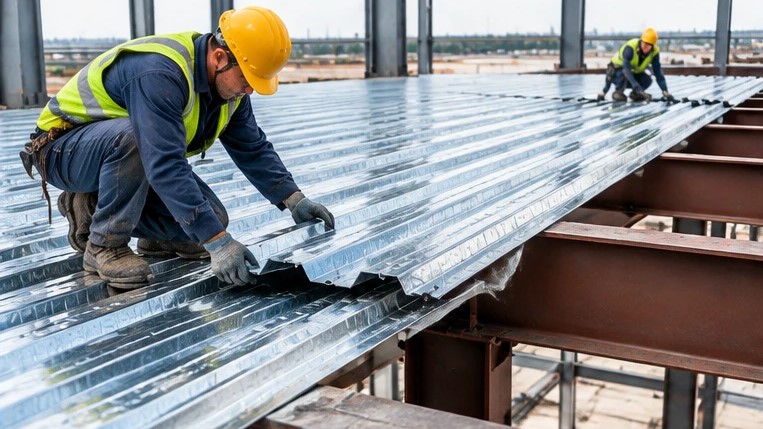

گام دوم: نصب و فیکس کردن ورق های عرشه

ورق های گالوانیزه روی بال تیرهای فولادی پهن می شوند و با همبستگی مناسب همپوشانی پیدا می کنند. سپس اکیپ نصاب با پرچ های مکانیکی یا جوش نقطه ای، ورق ها را به تیرها و یکدیگر محکم می کنند. این کار مانع از جابجایی ورق ها در زمان تردد کارگران و بتن ریزی می شود.

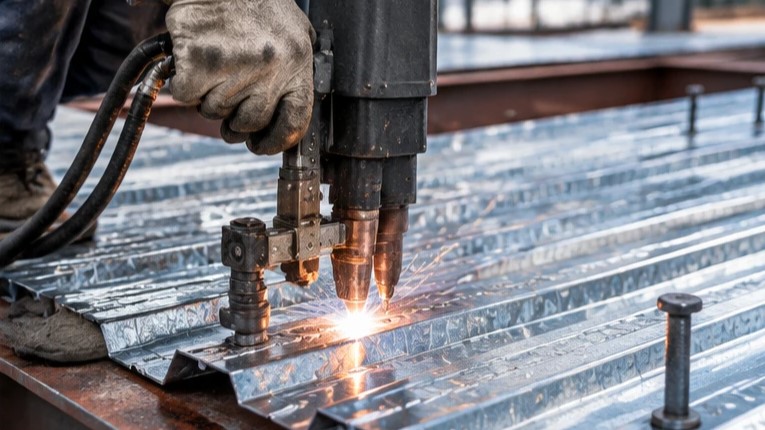

گام سوم: جوشکاری برشگیرها یا گل میخ ها

گل میخ ها با دستگاه جوش قوس الکتریکی stud welding از روی ورق گالوانیزه مستقیما به بال تیر فولادی جوش داده می شوند. این جوش تخصصی اتصال مکانیکی میان فولاد و بتن را ایجاد می کند. بازرسان فنی کیفیت جوش گل میخ ها را با تست خمش بررسی می کنند.

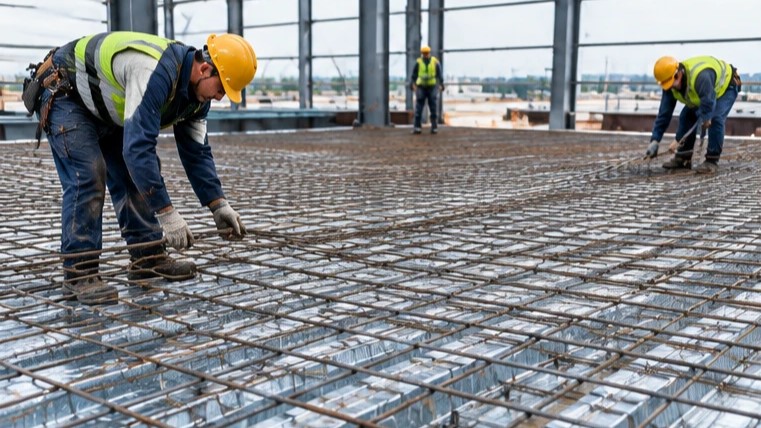

گام چهارم: پهن کردن میلگرد حرارتی و بتن ریزی

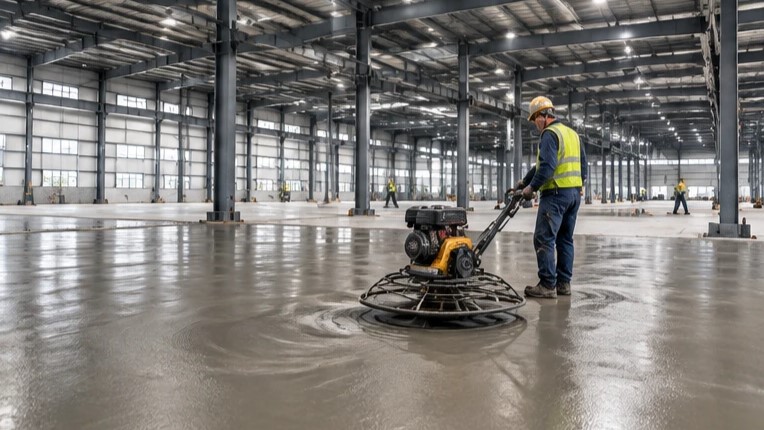

شبکه میلگرد حرارتی یا مش پیش ساخته روی عرشه قرار می گیرد. سپس بتن آماده با پمپ بتن روی سطح پخش می شود. اکیپ ماله پروانه ای سطح بتن را کاملا صاف و تراز می کند. بتن ریزی پیوسته یکپارچگی دال را تضمین می نماید.

خدمات ما: اسکلت سازی

مقایسه فنی انواع پروفیل عرشه فولادی و ضخامت ورق ها

انتخاب نوع پروفیل ورق و ضخامت آن به فاصله میان تیرهای فرعی (دهانه آزاد) و باربری مورد نیاز بستگی دارد. فرمینگ ورق های گالوانیزه به گونه ای است که ناودانی های کوچکی در مقطع ایجاد می کند که مقاومت خمشی ورق را بالا می برند. جدول زیر مشخصات فنی رایج این پروفیل ها را مقایسه می کند:

مهندسان محاسب بر اساس بارهای مرده و زنده هر طبقه، ضخامت ورق و ارتفاع گام را تعیین می کنند. استفاده از ورق های با ضخامت کمتر از استاندارد در دهانه های عریض، موجب شکم دادن سقف در زمان بتن ریزی می شود.

مشاوره مهندسی انتخاب ضخامت عرشه:

برای تعیین دقیق ضخامت ورق و فاصله تیرهای فرعی پروژه خود، می توانید با مهندسان محاسب کاویان سوله ایرانیان مشورت کنید. همین حالا با شماره 09122500823 تماس بگیرید.

ضوابط آیین نامه ای و کنترل کیفیت در اجرای متال دک

اجرای سقف عرشه فولادی باید مطابق با ضوابط مبحث دهم مقررات ملی ساختمان و استانداردهای بین المللی انجام شود. کنترل کیفیت در سه بخش متریال، اجرا و بتن ریزی انجام می گیرد.

فهرست مهم ترین ضوابط اجرایی که باید در کارگاه رعایت شوند:

1. کنترل پوشش گالوانیزه: ورق ها باید دارای پوشش روی استاندارد باشند تا در برابر رطوبت محیط دچار خوردگی نشوند.
2. رعایت همپوشانی طولی و عرضی: همپوشانی ورق ها باید طبق نقشه محاسباتی اجرا شده و با پیچ یا پرچ فیکس گردد.
3. تست کیفیت جوش گل میخ: جوش هر گل میخ باید پس از اجرا با ضربه چکش یا تست خمش از نظر ذوب کامل بررسی شود.
4. تامین ضخامت بتن روی باله: ضخامت بتن روی بالاترین نقطه گام ورق نباید کمتر از حد مشخص شده در آیین نامه باشد.
5. استفاده از تکیه گاه موقت در صورت نیاز: برای دهانه های بلند، استفاده از شمع موقت در زمان بتن ریزی برای جلوگیری از خیز الزامی است.

رعایت دقیق این اصول، ایمنی سازه را در برابر زلزله و بارهای بهره برداری تضمین می کند و از بروز نقص های ساختاری جلوگیری می نماید.

خطاهای رایج در اجرای سقف عرشه فولادی و راهکارهای پیشگیری

بررسی پروژه های مختلف نشان می دهد که برخی خطاهای اجرایی تکرارشونده توسط اکیپ های غیرمتخصص انجام می شود. آگاهی از این خطاها به کارفرمایان کمک می کند تا نظارت بهتری بر روند اجرای پروژه داشته باشند. مهم ترین خطاها عبارتند از:

1. استفاده از ورق های نازک یا فاقد پوشش استاندارد: ورق های نامرغوب زیر وزن بتن شکم می دهند و ظاهر سقف را خراب می کنند. کاویان سوله از ورق های گالوانیزه شناسنامه دار استفاده می کند.
2. قصور در اجرای صحیح گل میخ ها: جوشکاری ضعیف گل میخ ها باعث جدا شدن بتن از ورق و از بین رفتن رفتار مرکب سقف می شود.
3. عدم تثبیت مناسب ورق ها پیش از بتن ریزی: حرکت ورق ها زیر پای کارگران باعث ایجاد ناهمواری و ضخامت ناخواسته بتن می شود.
4. بتن ریزی غیرپیوسته و تجمع بار: دپو کردن حجم زیادی از بتن در یک نقطه بدون پخش کردن آن، خیز موضعی شدیدی ایجاد می کند.
5. حذف میلگرد حرارتی یا عدم رعایت فاصله آن: این خطا منجر به ترک های عمیق سطحی ناشی از انقباض بتن در بلندمدت می شود.

پیمانکار حرفه ای با نظارت مستمر سرپرست کارگاه، مانع از بروز این خطاها می شود و سازه ای بدون نقص تحویل کارفرما می دهد.

چرا کاویان سوله ایرانیان را برای اجرای سقف عرشه فولادی انتخاب کنید؟

انتخاب پیمانکار باتجربه برای اجرای بخش های سازه ای، تضمین کننده امنیت و دوام پروژه است. گروه صنعتی کاویان سوله ایرانیان با اتکا به ظرفیت های اجرایی خود، مزایای رقابتی زیر را به مشتریان ارائه می دهد:

• اجرای تخصصی و استاندارد: تیم های اجرایی باسابقه تمام مراحل نصب ورق، برشگیر و بتن ریزی را طبق ضوابط فنی انجام می دهند.
• تامین متریال درجه یک: استفاده از ورق های گالوانیزه استاندارد و گل میخ های تاییدشده با گواهی کیفیت.
• سرعت عمل بالا در پروژه های صنعتی: مدیریت بهینه زمان جهت تحویل پروژه در موعد مقرر و بدون اتلاف وقت.
• تجهیزات مدرن اجرایی: استفاده از دستگاه های جوش گل میخ پیشرفته و تجهیزات صیقل بتن.
• پشتیبانی مهندسی کامل: ارائه مشاوره فنی از مرحله طراحی نقشه تا اتمام بتن ریزی نهایی.

بازدید از پروژه های اجرایی:

برای بررسی کیفیت اجرای سقف های متال دک در پروژه های قبلی کاویان سوله ایرانیان، با کارشناسان ما تماس بگیرید و از مشاوره تخصصی شماره 09122500823 بهره مند شوید.

جمع بندی نهایی

اجرای سقف عرشه فولادی یکی از ارکان کلیدی در ساخت سازه های صنعتی و تجاری مدرن است که سرعت، استحکام و ایمنی را به صورت همزمان به پروژه تزریق می کند. تلفیق مهندسی ورق های گالوانیزه، گل میخ های استاندارد و دال بتنی مرکب، راهکاری پایدار برای پوشش دهانه های بزرگ فراهم می سازد. هرگونه تساهل در رعایت ضوابط اجرایی می تواند کارایی این سیستم پیشرفته را کاهش دهد.

گروه صنعتی کاویان سوله ایرانیان با تکیه بر تجربه اجرایی، ماشین آلات تخصصی و تیم مهندسی مجرب، تمام مراحل طراحی، تامین و نصب سقف متال دک را با بالاترین استانداردهای کیفی اجرا می کند. اگر پروژه صنعتی شما در مرحله اجرای پوشش سقف است، کارشناسان ما آماده پاسخگویی و ارائه راهکارهای فنی به شما هستند.

خدمات ما: ساخت و طراحی سوله

پرسش های متداول پیرامون اجرای سقف عرشه فولادی

۱. حداقل ضخامت بتن روی عرشه فولادی چقدر باید باشد؟

طبق ضوابط آیین نامه ای، ضخامت بتن روی بالاترین نقطه گام ورق (روی باله) معمولا نباید کمتر از ۵ سانتی متر باشد تا پوشش کافی برای میلگرد حرارتی و رفتار مرکب دال فراهم شود.

۲. آیا برای اجرای سقف عرشه فولادی نیاز به شمع بندی است؟

در صورت رعایت فاصله استاندارد تیرهای فرعی و استفاده از ضخامت مناسب ورق، نیازی به شمع بندی نیست. این ویژگی سرعت اجرا را به شدت بالا می برد. تنها در دهانه های بسیار بلند ممکن است شمع موقت نیاز باشد.

۳. نقش اصلی گل میخ یا برشگیر در سقف متال دک چیست؟

گل میخ اتصال مکانیکی میان ورق فولادی گالوانیزه و بتن ایجاد می کند. این اتصال باعث می شود بتن و فولاد به صورت یکپارچه (مقاومت مرکب) عمل کنند و بارهای وارده را با هم تحمل نمایند.

۴. مقاومت سقف عرشه فولادی در برابر آتش سوزی چگونه است؟

ورق گالوانیزه به عنوان قالب عمل می کند و دال بتنی مسلح اصلی ترین مقاومت در برابر آتش را فراهم می سازد. همچنین در صورت نیاز می توان از پوشش های ضدحریق در زیر سقف استفاده کرد.

۵. تفاوت اصلی سقف عرشه فولادی با سقف تیرچه بلوک چیست؟

سقف عرشه فولادی سرعت اجرای بسیار بالاتری دارد، نیاز به شمع بندی ندارد، وزن مرده سازه را کاهش می دهد و رفتار لرزه ای بسیار بهتری به صورت دیافراگم صلب ایجاد می کند.

۶. آیا امکان اجرای داکت و تاسیسات از درون سقف عرشه وجود دارد؟

بله، عبور لوله های تاسیساتی و داکت ها قبل از بتن ریزی به راحتی از میان گام های ورق یا با تعبیه بازشوهای پیش بینی شده در نقشه امکان پذیر است.

نمودار مفهومی فرآیند اجرای سقف عرشه فولادی

زنجیره اجرایی سقف عرشه فولادی (متال دک) در کاویان سوله
 ├── فاز ۱: طراحی و مهندسی
 │    ├── بررسی بارهای ثقلی و لرزه ای سقف
 │    ├── تعیین ضخامت ورق گالوانیزه و ارتفاع گام
 │    └── محاسبات تعداد و آرایش گل میخ ها
 ├── فاز ۲: آماده سازی و نصب ورق
 │    ├── انتقال پالت های ورق به طبقات یا سقف سالن
 │    ├── پهن کردن ورق های گالوانیزه روی تیرها
 │    └── همپوشانی دقیق و فیکس کردن با پرچ یا جوش
 ├── فاز ۳: اجرای اتصالات و برشگیرها
 │    ├── جانمایی دقیق محل گل میخ ها
 │    ├── جوشکاری تخصصی گل میخ با دستگاه قوس الکتریکی
 │    └── کنترل کیفیت جوش و تست خمش اتصالات
 ├── فاز ۴: آرماتوربندی و بتن ریزی
 │    ├── پهن کردن شبکه میلگرد حرارتی یا مش
 │    ├── پمپاژ و پخش یکنواخت بتن روی عرشه
 │    └── صیقل دادن و ماله کشی نهایی سطح بتن
 └── فاز ۵: تحویل نهایی
      ├── بازرسی نهایی ضخامت و تراز بتن
      ├── کنترل کیفیت نهایی سازه ای
      └── تحویل کارآمد سقف آماده بهره برداری
