هیچ سازه صنعتی بدون یک استخوان بندی مقاوم به بهره برداری نمی رسد. اسکلت فلزی ستون فقرات هر سالن تولیدی، انبار و کارخانه است. کیفیت اجرای همین بخش تعیین می کند که سازه شما چند ده سال یا فقط چند سال دوام بیاورد. اسکلت سازی فرآیندی مهندسی محور است. در این فرآیند، ورق های فولادی استاندارد طی مراحل برش، پرش، مونتاژ، جوشکاری و رنگ آمیزی به المان های باربر تبدیل می شوند. گروه صنعتی کاویان سوله ایرانیان این چرخه را به صورت کامل در کارخانه خود مدیریت می کند. ما با ترکیب ماشین آلات اتوماتیک، تیم مهندسی داخلی و اکیپ های نصب مجرب، ساخت اسکلت فلزی سوله را با بالاترین استانداردهای کیفی به مشتریان صنایع ارائه می دهیم.
مدیران صنایع اغلب تصور می کنند که کیفیت اسکلت صرفا به ضخامت ورق وابسته است. این تصور ناقص است. کیفیت واقعی اسکلت فلزی صنعتی در سه محور شکل می گیرد.
- محور نخست، دقت طراحی و محاسبات سازه ای است.
- محور دوم، کیفیت جوش و کنترل ابعادی قطعات در محیط کارخانه است.
- محور سوم، انضباط اجرایی در مرحله نصب و پیش تنیدگی اتصالات است.
یک خطای کوچک در هر کدام از این محورها، هزینه های سنگینی در دوران بهره برداری ایجاد می کند. در این مقاله تمام زوایای فنی ساخت و نصب اسکلت فلزی را از دید یک سازنده واقعی بررسی می کنیم.
برای مشاهده صفحه خدمات کاویان سوله کلیک کنید.
اسکلت فلزی چیست و چرا انتخاب اول صنایع است؟
اسکلت فلزی سازه ای است که در آن نیروهای ثقل، باد و زلزله توسط اعضای فولادی منتقل می شوند. ستون ها، رفترها، تیرهای کف و مهاربندها این وظیفه را بر عهده دارند. فولاد در برابر کشش و فشار رفتار مهندسی قابل پیش بینی دارد. این ویژگی به طراح اجازه می دهد تا سازه را دقیقا برای بارهای واقعی ابعاددهی کند. نتیجه این دقت، وزن بهینه و مقاومت حداکثری است.
دلایل برتری ساخت اسکلت فلزی در پروژه های صنعتی را می توان در نکات زیر خلاصه کرد:
- نسبت استحکام به وزن بالا: فولاد با وزن کمتر، بارهای سنگین جرثقیل و ماشین آلات را تحمل می کند.
- سرعت اجرای چشمگیر: تولید قطعات در کارخانه و نصب پیچ و مهره ای، زمان پروژه را به شدت کاهش می دهد.
- قابلیت تقویت و توسعه: کارفرما می تواند در آینده دهانه سالن را گسترش دهد یا باربری را افزایش دهد.
- رفتار لرزه ای مطلوب: شکل پذیری فولاد انرژی زلزله را جذب می کند و سازه را ایمن نگه می دارد.
- کیفیت یکنواخت کارخانه ای: تمام قطعات زیر نور، دما و نظارت کنترل شده تولید می شوند.
مراحل ساخت اسکلت فلزی سوله در کارخانه
ساخت اسکلت فلزی سوله یک زنجیره صنعتی دقیق است. هر مرحله خروجی مرحله قبل را به عنوان ورودی می پذیرد. تیم فنی کاویان سوله این زنجیره را در قالب پنج فاز اجرا می کند.
فاز اول: طراحی و تایید نقشه های محاسباتی
مهندسان محاسب ابتدا بارهای ثقلی، جانبی، برفی و لرزه ای منطقه پروژه را شناسایی می کنند. سپس مدل سازه ای سالن را در نرم افزارهای تخصصی تحلیل می کنند. خروجی این مرحله، دفترچه محاسبات و نقشه های ساخت قطعات است. نقشه ها پس از تایید کارفرما به واحد تولید ارسال می شوند.

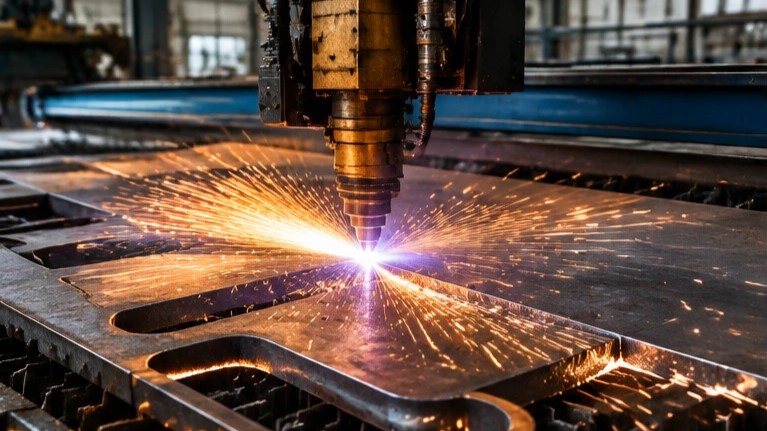

فاز دوم: برش و آماده سازی ورق فولادی
واحد تولید ورق های آلیاژی ST37 و ST52 را با دستگاه های پلاسما و اتومات برش می زند. سیستم کنترل عددی دقت برش را تا حد یک میلی متر تضمین می کند. برش دقیق در این مرحله، هزینه و زمان مونتاژ را در مراحل بعدی کاهش می دهد.
فاز سوم: پرش و مونتاژ قطعات
تکنسین ها ورق های برش خورده را در قالب های مونتاژ به هم پرش می کنند. این مرحله شکل نهایی تیرها و ستون ها را می سازد. دقت هندسی در پرش، هم محوری اتصالات را در نصب تضمین می نماید.

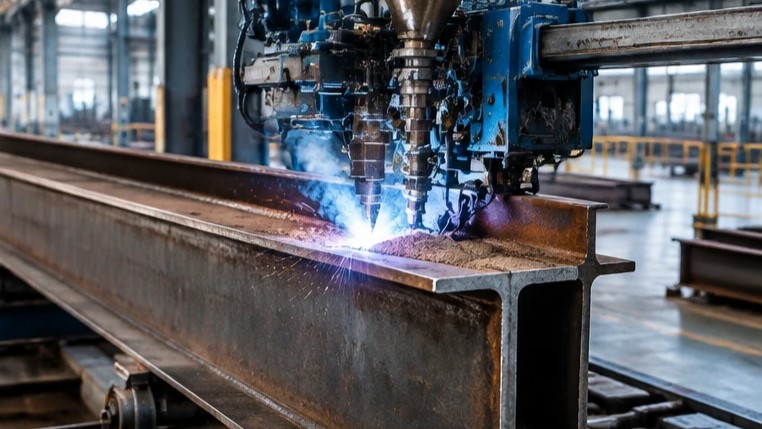

فاز چهارم: جوشکاری صنعتی و بازرسی کیفی
جوشکاران ماهر درزهای اصلی را با دستگاه های جوشکاری زیرپودری اتوماتیک اجرا می کنند. این روش نفوذ جوش را حداکثر و ترک را به حداقل می رساند. سپس بازرسان فنی تمام درزها را با آزمون های التراسونیک (UT) و ذرات مغناطیسی (MT) ارزیابی می کنند. قطعات معیوب بدون اغماض به خط تولید بازمی گردند.
فاز پنجم: سندبلاست و رنگ آمیزی صنعتی
سطح اسکلت ها با ساچمه پرتابی درجه SA 2.5 کاملا زنگارزدایی می شود. سپس سیستم رنگ شامل پرایمر زینک ریچ، لایه میانی اپوکسی و رنگ رویه پلی یورتان اجرا می گردد. این پوشش چندلایه اسکلت را سال ها در برابر خوردگی محافظت می کند.
سیستم های ساخت اسکلت فلزی؛ مقایسه تیرورقی با مقاطع ساختمانی
انتخاب سیستم سازه ای، تاثیر مستقیمی بر وزن فولاد مصرفی و رفتار سالن دارد. دو سیستم اصلی در صنعت اسکلت سازی رواج دارند. سیستم نخست، مقاطع تیرورقی با ورق های ورق شده است. سیستم دوم، مقاطع ساختمانی قوطی و لوله است. هر سیستم برای شرایط خاصی بهینه است. جدول زیر این دو سیستم را از دید فنی مقایسه می کند:
| شاخص فنی | اسکلت تیرورقی با ورق های فولادی | اسکلت با مقاطع قوطی و لوله |
|---|---|---|
| بهترین کاربری | سالن های صنعتی با جرثقیل سقفی | سازه های با بار محوری و معماری مدرن |
| ابعاد مقطع | ضخامت و ارتفاع جان متغیر بر اساس لنگر خمشی | ابعاد یکنواخت با مقاومت پیچشی بالا |
| بهینه سازی فولاد | حذف ورق اضافه در نواحی کم تنش | عملکرد برتر در اعضای فشاری و کششی |
| ظرفیت باربری | تحمل بارهای دینامیکی سنگین | پوشش دهانه های متوسط با وزن سبک |
| شیوه ساخت | پرش و جوش زیرپودری اتوماتیک | جوش مقطعی با کنترل نفوذ دقیق |
مهندسان طراح در جلسه کارشناسی، کاربری سالن، ظرفیت جرثقیل و شرایط اقلیمی را ارزیابی می کنند. سپس بهترین سیستم را از نظر فنی و اقتصادی پیشنهاد می دهند. این انتخاب کارشناسانه مانع از مصرف بی دلیل فولاد می شود. در نتیجه کارفرما سازه ای بهینه دریافت می کند.
کارشناسی رایگان سیستم سازه ای پروژه شما:
کدام سیستم برای سالن شما مناسب است؟ مهندسان ارشد کاویان سوله ایرانیان بر اساس کاربری، دهانه و ظرفیت باربری، بهینه ترین سیستم اسکلت را پیشنهاد می دهند. همین حالا با شماره 09122500823 تماس بگیرید.
خدمات ما: ساخت و طراحی سوله
نصب اسکلت فلزی سوله؛ از پیاده سازی نقشه تا پیش تنیدگی نهایی
کیفیت بالای کارخانه ای بدون نصب استاندارد نتیجه نمی دهد. نصب اسکلت فلزی سوله یک مرحله حساس و مهندسی محور است. اکیپ های نصب کاویان سوله این مرحله را با پروتکل مشخص اجرا می کنند.
مرحله اول: کنترل پیاده سازی و تراز بیس پلیت ها
تیم اجرایی پیش از شروع، نقاط نشیمن ستون ها را از نظر تراز و هم محوری کنترل می کند. هر انحراف جزئی در این مرحله بر شاقولی کل قاب اثر می گذارد. بنابراین اکیپ ها ابتدا اختلاف تراز را با شیم فولادی اصلاح می نمایند.

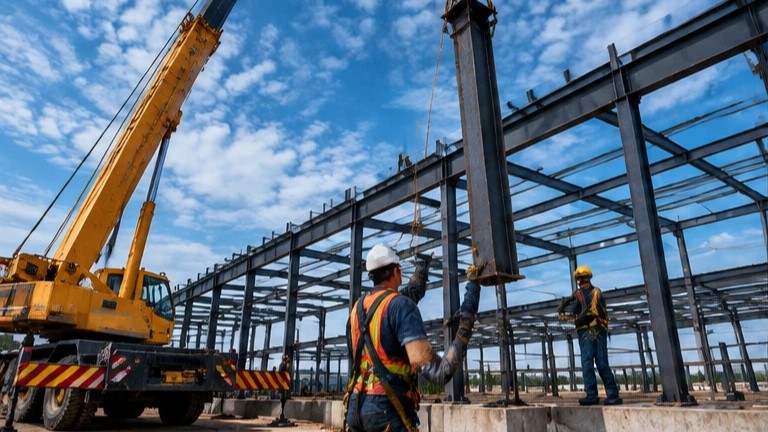

مرحله دوم: برپایی ستون ها و قاب های اصلی
جرثقیل کارگاهی ستون های اصلی را با تسمه های ایمن بالا می برد. نصاب ها ستون ها را به بیس پلیت ها مهار می کنند. سپس رفترها به صورت گارانتی به سر ستون ها متصل می شوند. مهاربندهای موقت، ایستایی قاب ها را در طول نصب تامین می نمایند.
مرحله سوم: نصب تیرهای سقفی و مهاربندها
تیم اجرایی رفترهای اصلی و تیرهای واسط را ردیف به ردیف نصب می کند. سپس بادبندها، کلاف های سقفی و شمع های دیوارگیری جایگذاری می شوند. این اعضا سازه را در برابر نیروهای باد سخت می نمایند.

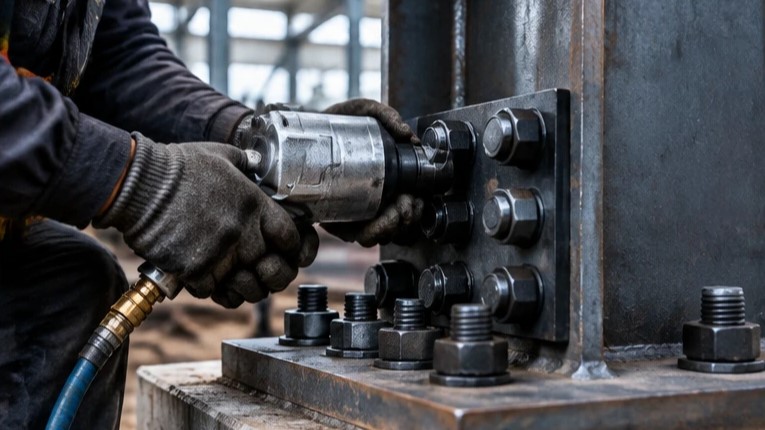

مرحله چهارم: آچارکشی نهایی و پیش تنیدگی اتصالات
نصاب ها تمام پیچ های گرید ۸.۸ و ۱۰.۹ را با ترکمتر کالیبره شده محکم می کنند. این کار گشتاور استاندارد و پیش تنیدگی مورد نیاز اتصالات را تامین می کند. در پایان، سرپرست فنی چک لیست کنترل نهایی را امضا می نماید.
استانداردهای کیفی در ساخت و نصب اسکلت فلزی صنعتی
اسکلت فلزی صنعتی یک محصول مهندسی است. هر قطعه باید با مستندات و آزمون های معتبر تحویل شود. کاویان سوله ایرانیان زنجیره کیفیت را در سه لایه مستند می کند.
جدول زیر مستندات و آزمون های الزامی هر لایه کیفی را نشان می دهد:
| لایه کیفی | استاندارد مرجع | مستند تحویلی به کارفرما |
|---|---|---|
| متریال ورق فولادی | آنالیز شیمیایی و تست کشش کارخانه فولاد | گواهی آنالیز (Mill Certificate) هر شماره ذوب |
| جوشکاری و اتصالات | دستورالعمل WPS و تاییدیه PQR | گزارش بازرسی التراسونیک (UT) و چشمی (VT) |
| پوشش رنگ و خوردگی | سندبلاست SA 2.5 و سیستم چندلایه | گزارش ضخامت سنج رنگ خشک (DFT) |
| نصب و ایستایی | آچارکشی با گشتاور استاندارد | چک لیست پیش تنیدگی اتصالات و تراز نهایی |
این شفافیت مستندی دو مزیت راهبردی برای کارفرما دارد. مزیت نخست، اثبات کیفی سازه در برابر مراجع بیمه و نظام مهندسی است. مزیت دوم، مرجع دقیق برای نگهداری و توسعه سالن در آینده است.
خطاهای رایج در پروژه های اسکلت سازی و راهکار پیشگیری
بخشی از پروژه های صنعتی ما شامل بازسازی و تقویت اسکلت های معیوب است. بررسی این پروژه ها خطاهای تکراری سازندگان غیرمجاز را آشکار می کند. مهم ترین خطاها و راهکارهای پیشگیری عبارتند از:
- حذف مرحله کنترل کیفیت جوش: برخی سازندگان بازرسی غیرمخرب را حذف می کنند. کاویان سوله تمام درزهای اصلی را با آزمون UT ارزیابی و مستندسازی می کند.
- استفاده از ورق های بدون آنالیز معتبر: ورق نامشخص رفتار مهندسی قابل اطمینانی ندارد. ما فقط ورق دارای گواهی آزمون را وارد خط تولید می کنیم.
- آچارکشی ساده بدون ترکمتر: اتصالات بدون پیش تنیدگی در بارهای متناوب شل می شوند. اکیپ های ما تمام اتصالات را با گشتاور استاندارد مهار می نمایند.
- غفلت از سخت سازی در برابر باد: حذف مهاربندها و شمع ها، پایداری جانبی سازه را نابود می کند. تیم طراحی سخت سازی را بر اساس باد منطقه ای محاسبه می نماید.
- رنگ آمیزی سطحی بدون سندبلاست: رنگ روی زنگار ظرف دو سال جدا می شود. سالن سندبلاست اختصاصی ما چسبندگی رنگ را حداکثر می کند.
آگاهی از این خطاها به مدیران خرید کمک می کند تا ارزیابی دقیق تری از سازندگان داشته باشند. پیمانکاری که از مستندات کیفی طفره می رود، ریسک پروژه شما را بالا می برد.
چرا کاویان سوله ایرانیان را برای اسکلت سازی انتخاب کنید؟
انتخاب سازنده اسکلت، انتخاب یک شریک صنعتی بلندمدت است. کاویان سوله ایرانیان این نقش را با چند ظرفیت کلیدی ایفا می کند:
- مالکیت کامل زنجیره تولید: طراحی، ساخت و نصب اسکلت فلزی بدون واسطه و زیر یک مدیریت واحد انجام می شود.
- خطوط تولید اتوماتیک: برش پلاسما CNC، جوشکاری زیرپودری دروازه ای و سالن اختصاصی سندبلاست و رنگ در خدمت پروژه شماست.
- تیم مهندسی محاسبات داخلی: دفترچه محاسبات و نقشه های ساخت با تاییدیه نظام مهندسی تحویل داده می شود.
- کارنامه پروژه های ملی: تجربه اجرای اسکلت فلزی صنعتی در پروژه های سنگین و متنوع، اعتماد مشتریان بزرگ را جلب کرده است.
- تحویل مستندات کیفی کامل: آنالیز متریال، گزارش جوش و گزارش رنگ همراه با سازه تحویل کارفرما می گردد.
مشاهده کارنامه پروژه ها به صورت حضوری:
برای بازدید از پروژه های در حال اجرا و خطوط تولید کارخانه کاویان سوله ایرانیان با شماره 09122500823 تماس بگیرید. دیدن کیفیت ساخت، بهترین معیار انتخاب است.
جمع بندی نهایی
اسکلت سازی فراتر از جوش دادن چند تیرآهن است. این فعالیت تلاقی سه عنصر محاسبات دقیق، تولید صنعتی منظم و نصب مهندسی محور است. هرگونه میان بر در این زنجیره، عمر و ایمنی کل سازه را به خطر می اندازد. یک اسکلت فلزی استاندارد سال ها بدون هزینه تعمیرات سنگین خدمت می کند و ارزش ملک صنعتی شما را بالا می برد. کاویان سوله ایرانیان با مالکیت کامل زنجیره تولید، ماشین آلات مدرن و تیم مهندسی متخصص، تمام حلقه های این زنجیره را با مستندات کیفی قابل استناد اجرا می کند. اگر پروژه صنعتی شما در آستانه شروع است، کارشناسان فنی ما آماده اند تا نقشه های شما را بررسی و بهینه ترین راهکار اسکلت فلزی را پیشنهاد دهند.
خدمات ما: ساخت و طراحی سوله
پرسش های متداول درباره اسکلت سازی
۱. ساخت اسکلت فلزی سوله چه مراحلی را شامل می شود؟
فرآیند تولید شامل طراحی محاسباتی، برش ورق با دستگاه های CNC، پرش و مونتاژ، جوشکاری زیرپودری اتوماتیک، بازرسی غیرمخرب جوش، سندبلاست و رنگ آمیزی صنعتی است. سپس قطعات به محل پروژه حمل و با اتصالات پیچ و مهره ای نصب می شوند.
۲. برای نصب اسکلت فلزی سوله چه پیش نیازهایی لازم است؟
کارفرما باید زمین پروژه را تراز کرده و بستر آماده تحویل باشد. همچنین دسترسی جرثقیل و برق کارگاهی باید فراهم شود. اکیپ نصب کاویان سوله پس از کنترل تراز نقاط نشیمن، عملیات برپایی را آغاز می کند.
۳. اسکلت فلزی سوله در برابر زلزله و باد شدید چقدر مقاوم است؟
طراحان بارهای زلزله و سرعت باد منطقه را بر اساس مبحث ششم و ششم آیین نامه های ملی محاسبه می کنند. مهاربندها و اتصالات پیچی بهینه، این بارها را ایمن به پی بستر منتقل می نمایند. بنابراین اسکلت استاندارد در سخت ترین شرایط اقلیمی ایستا می ماند.
۴. تفاوت اسکلت فلزی ساخته شده در کارخانه با ساخت سنتی در محل چیست؟
تولید کارخانه ای دقت ابعادی بالا، جوش اتوماتیک یکنواخت و کنترل کیفی مستند به همراه دارد. ساخت سنتی در محل به شرایط جوی و مهارت لحظه ای جوشکار وابسته است. به همین دلیل کیفیت کارخانه ای بسیار مطمئن تر و طول عمر سازه بالاتر است.
۵. آیا امکان ساخت اسکلت فلزی صنعتی با باربری جرثقیل سقفی وجود دارد؟
بله، تیم طراحی محاسبات را بر اساس تناژ جرثقیل، ارتفاع بالابر و بارهای دینامیکی حرکت آن انجام می دهد. سپس مقاطع ستون ها، براکت ها و ریل جرثقیل برای این بارها ابعاددهی می شود. خروجی این محاسبات، سالنی با باربری ایمن و بدون لرزش مزاحم است.
۶. نصب اسکلت فلزی چقدر زمان می برد و در چه فصلی بهتر است؟
زمان نصب به تناژ و ابعاد پروژه وابسته است. یک سالن صنعتی معمولا ظرف دو تا چهار هفته برپا می شود. از آنجا که اتصالات پیچ و مهره ای است، نصب در بیشتر فصول سال امکان پذیر است. تنها شرایط جوی شدید مانند طوفان، توقف کار را ایجاب می کند.
نمودار مفهومی فرآیند اسکلت سازی و ساخت اسکلت فلزی
زنجیره کامل اسکلت سازی در کاویان سوله ایرانیان
├── فاز ۱: طراحی و محاسبات
│ ├── شناسایی بارها (ثقلی، باد، برف و زلزله)
│ ├── تحلیل مدل سازه ای و بهینه سازی مقاطع
│ └── صدور نقشه های ساخت با تاییدیه نظام مهندسی
├── فاز ۲: تولید کارخانه ای
│ ├── برش ورق ST37 و ST52 با CNC و پلاسما
│ ├── پرش و مونتاژ قطعات در قالب های تخصصی
│ ├── جوشکاری زیرپودری اتوماتیک (SAW)
│ └── بازرسی کیفی UT / MT و مستندسازی
├── فاز ۳: حفاظت سطحی
│ ├── سندبلاست سطحی درجه SA 2.5
│ └── اجرای سیستم رنگ چندلایه و کنترل ضخامت (DFT)
├── فاز ۴: حمل و نصب میدانی
│ ├── کنترل تراز بیس پلیت ها و شیم گذاری
│ ├── برپایی ستون ها و رفترها با جرثقیل
│ ├── نصب مهاربندها و سخت سازی جانبی
│ └── آچارکشی با ترکمتر و پیش تنیدگی نهایی
└── فاز ۵: تحویل پروژه
├── چک لیست کنترل نهایی ایستایی
├── تحویل مستندات کیفی کامل
└── ضمانت نامه رسمی ساخت و نصب
